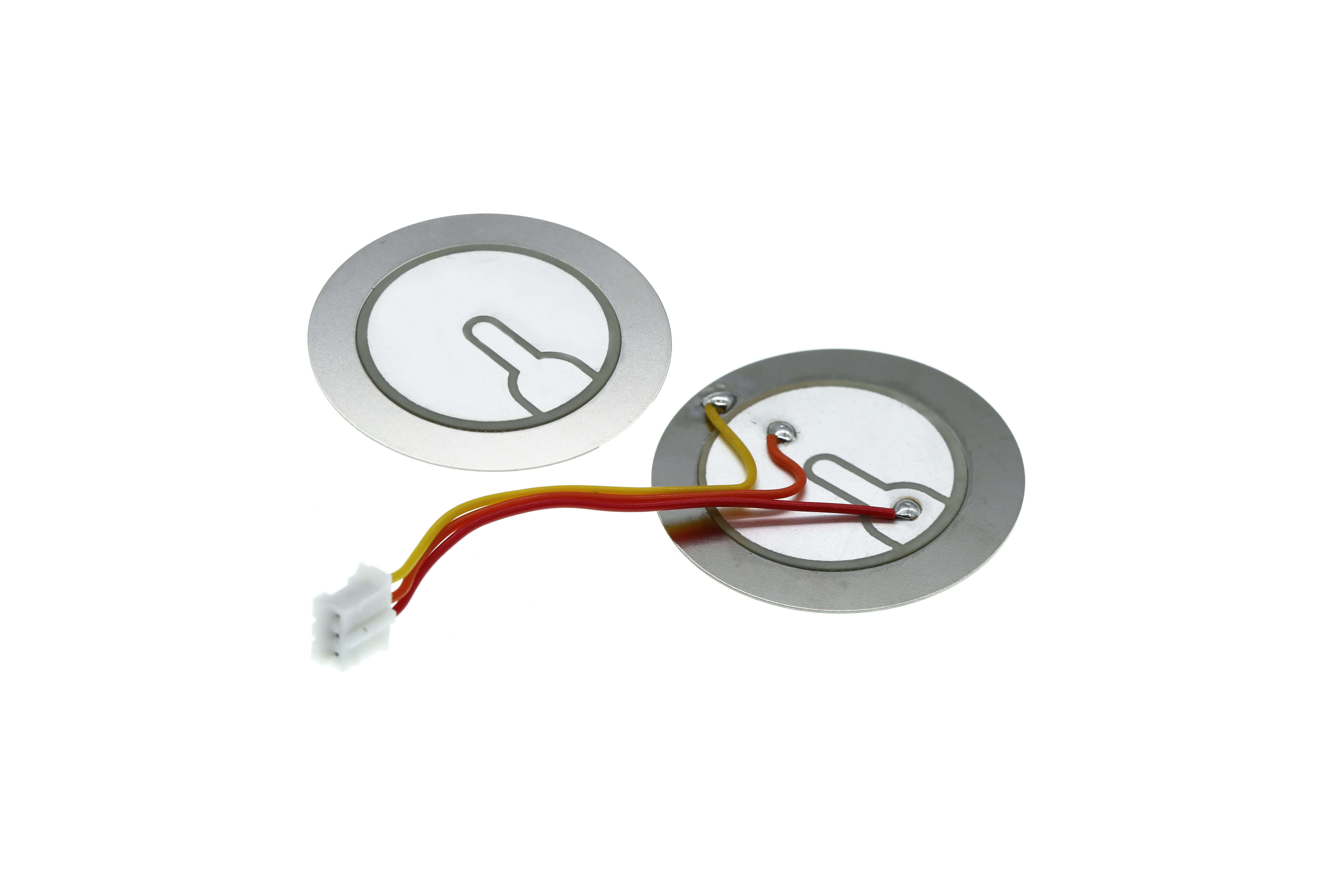

KD-34.5S-32SC50
KD
34,55 mm * 0,55 mm
3,2 ± 0,3 kHz
■ Datenblatt
Nein. | Artikelnummer | KD-34.5S-32SC50 |
1 | Resonanzfrequenz | 3,2 ± 0,3 kHz |
2 | Resonanzimpedanz | 300 Ωmax. (Ohne Anschlussdraht) |
3 | Statische Kapazität | CM: 35,0 nF ± 30% bei 100 Hz |
CF: 5,0 nF ± 30% bei 100 Hz | ||
4 | Zulässige Eingangsspannung | 30Vp-pmax. |
5 | Betriebstemperaturbereich | -20 ～ ～ + 70 ℃ |
6 | Lagertemperaturbereich | -30 ～ ～ + 80 ℃ |
7 | Plattendurchmesser | D = 34,5 ± 0,1 mm |
8 | Keramikscheibendurchmesser | d = 25,0 ± 0,3 mm |
9 | Plattendicke | t = 0,30 ± 0,03 mm |
10 | Gesamtdicke | T = 0,55 ± 0,05 mm |
11 | Plattenmaterial | SUS 304 |
12 | Anschlusskabel Spezifikation | UL1571 AWG28 # |
13 | Leitungsdrahtlängen | L = 50,0 ± 5,0 mm |
■ Bemaßungszeichnung
■ Datenblatt
Nein. | Artikelnummer | KD-34.5S-32SC50 |
1 | Resonanzfrequenz | 3,2 ± 0,3 kHz |
2 | Resonanzimpedanz | 300 Ωmax. (Ohne Anschlussdraht) |
3 | Statische Kapazität | CM: 35,0 nF ± 30% bei 100 Hz |
CF: 5,0 nF ± 30% bei 100 Hz | ||
4 | Zulässige Eingangsspannung | 30Vp-pmax. |
5 | Betriebstemperaturbereich | -20 ～ ～ + 70 ℃ |
6 | Lagertemperaturbereich | -30 ～ ～ + 80 ℃ |
7 | Plattendurchmesser | D = 34,5 ± 0,1 mm |
8 | Keramikscheibendurchmesser | d = 25,0 ± 0,3 mm |
9 | Plattendicke | t = 0,30 ± 0,03 mm |
10 | Gesamtdicke | T = 0,55 ± 0,05 mm |
11 | Plattenmaterial | SUS 304 |
12 | Anschlusskabel Spezifikation | UL1571 AWG28 # |
13 | Leitungsdrahtlängen | L = 50,0 ± 5,0 mm |
■ Bemaßungszeichnung
